CLASSIFICAÇÃO

CIRCUITO EQUIVALENTE SIMPLIFICADO DO TC

CIRCUITO EQUIVALENTE

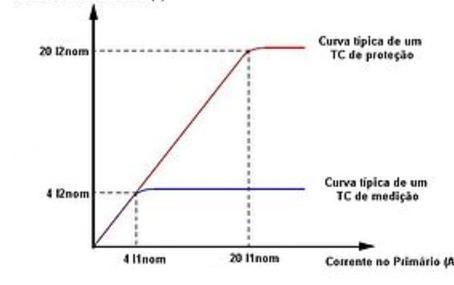

CURVA TÍPICA DOS TRANSFORMADORES DE CORRENTE

São classificados de acordo com o modelo do enrolamento primário, já que o enrolamento secundário é constituído por uma bobina com derivações (taps) ou múltiplas bobinas ligadas em série e/ou paralelo, para se obter diferentes relações de transformação. Quanto aos tipos construtivos, os TCs mais comuns, são:

-   Tipo Enrolado
Este tipo é usado quando são requeridas relações de transformações inferiores a 200/5. Possui isolação limitada e portanto, se aplica em circuitos até 15kV. Ocorre quando o enrolamento primário, constituído de uma ou mais espiras, envolve mecanicamente o núcleo do transformador.

-   Tipo Barra
Transformador de corrente cujo enrolamento primário é constituído por uma barra, montada permanentemente através do núcleo do transformador.

-   Tipo Bucha
Consiste de um núcleo em forma de anel (núcleo toroidal), com enrolamentos secundários. O núcleo fica situado ao redor de uma “bucha” de isolamento, através da qual passa um condutor, que substituirá o enrolamento primário. Este tipo de TC é comumente encontrado no interior das “buchas” de disjuntores, transformadores, religadores, etc..

-   Tipo Janela
Tem construção similar ao tipo bucha, sendo que o meio isolante entre o primário e o secundário é o ar. O enrolamento primário é o próprio condutor do circuito, que passa por dentro da janela.

-   Tipo Núcleo Dividido
Transformador de corrente tipo janela em que parte do núcleo é separável ou basculante, para facilitar o enlaçamento do condutor primário.

-   Tipo com vários enrolamentos primários
Transformador de corrente com vários enrolamentos primários distintos e isolados separadamente.

-  Tipo com vários núcleos
Transformador de corrente com vários enrolamentos secundários isolados separadamente e montados cada um em seu próprio núcleo, formando um conjunto com um único enrolamento primário, cujas espiras (ou espira) enlaçam todos os secundários.

O circuito equivalente aproximado para um transformador de corrente é mostrado na figura abaixo, onde a transformação da corrente entre os circuitos primário e secundário é feita sem perdas. A impedância de dispersão do primário Z1 é multiplicada pelo quadrado da relação N² quando referida ao secundário. A impedância de dispersão secundária é Z2. Os componentes de perdas no núcleo por correntes parasitas e por magnetização são dados por Zm e a impedância de carga é dada por Zc.

Um transformador de corrente (abreviadamente TC ou TI) é um dispositivo que reproduz no seu circuito secundário, a corrente que circula em um enrolamento primário com sua posição vetorial substancialmente mantida, em uma proporção definida, conhecida e adequada. Os transformadores de corrente, também chamados de transformadores de instrumentos, utilizados em aplicações de alta tensão (situações essas onde circulam, frequentemente, altas correntes), fornecem correntes suficientemente reduzidas e isoladas do circuito primário de forma a possibilitar o seu uso por equipamentos de medição, controle e proteção.

Os transformadores de corrente são classificados em dois tipos:

Transformadores de Corrente para serviços de medição
Utilizados para medição de correntes em alta tensão, possuem características de boa precisão (ex.: 0,3%-0,6% de erro de medição) e baixa corrente de saturação (4 vezes a corrente nominal).

Transformadores de Corrente para serviços de proteção
Utilizados para proteção de circuitos de alta tensão, são caracterizados pela baixa precisão (ex.: 10%-20% de erro de medição) e elevada corrente de saturação (da ordem de 20 vezes a corrente nominal).

TIPOS CONSTRUTIVOS

A simbologia padrão dos transformadores de corrente (TC´s) mostra os terminais primários de alta tensão H1 e H2 e os terminais secundários X1 e X2. O ponto, para transformadores com polaridade aditiva, indica onde entra a corrente no primário e onde sai a corrente no secundário (defasamento de 180°).
Modelos industriais de TCs têm os terminais de alta tensão marcados como P1 e P2 (Primário 1 e Primário 2), sendo que em muitos casos pode haver diferentes ligações do circuito primário que permitam alterar a relação de transformação. Os terminais secundários são marcados como 1s1, 1s2, 2s2... (número, algarismo, número), indicando respectivamente o número do enrolamento, o símbolo de terminal secundário (s) e o número da derivação do terminal secundário.

Este circuito generalizado pode ser simplificado como mostrado no esquema acima. A impedância primária Z1 pode ser desprezada, uma vez que o reduzido número de espiras no primário (o que é verdadeiro para a maioria dos TCs comerciais) tem pequena resistência e pouca dispersão. A corrente através do ramo magnetizante Xm é Im, chamada corrente de excitação. A corrente de excitação é atrasada de 90° em relação a V1'.
